产品型号规格

—

   SDZK-4000m³/H

型        式

—

封闭移动式（门可开启）

工作环境温度

℃

-30℃～+50℃

机组抽速(L/S)

L/S

≥1200

抽气级数

—

2级

工作极限真空度(Pa)

Pa

≤1

真空计量方式

—

真空表 + 数显真空计

接口规格

—

标准法兰和螺纹接口

电源

V

三相四线 380V/50Hz

噪声dB(A)

dB(A)

≤70

主要功能

—

采用两级抽气结构，主泵选用高寿命直连式旋片真空泵，配合罗茨泵增压提速。

整机采用风冷式冷却，体积小、无油烟、低噪音。

配备高精度指针式真空表和皮拉尼数显真空计，可准确测量实时真空度。

具备三层防返油保护，可避免突然停机、停电时真空泵油倒吸入电力设备中。

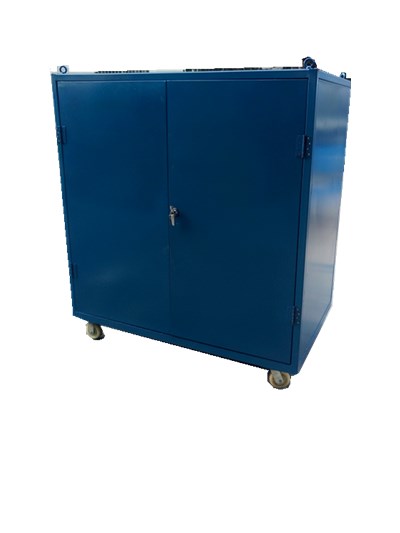

整机采用防护封闭箱体结构，内置防爆照明灯，便于检修和夜间工作。底座安装有高强度移动轮，顶部四周焊接有吊耳，方便吊装。

采用西门子电气，具备电源相序切换功能。

一键式启动设备，罗茨泵可自动启动，也可手动控制。

抽气接口

—

采用标准法兰接口和螺纹结构，主用于变压器抽真空，也可用于GIS抽真空

手动阀

—

采用不锈钢高真空蝶阀和球阀，可实现选择性开启管道通气

油井

—

可暂存油液、水等液体，内部安装有液位检测装置，当液体超过警戒线时自动停机保护并报警。

该油井作用1：在真空注油工作抽真空时，有可能会将油液不小心抽入真空机组中，此时有油井可起到缓冲作用，避免油液抽入真空机组。

作用2：在抽真空工作中，如果被抽容器中的水分较大，且具备一定温度，此时油井可冷凝空气中的水分，对真空泵及润滑油起到保护作用。

作用3：在极端情况下，设备突然停机，而万一真空泵自身的防返油阀片未关闭，恰巧起第二层防返油保护的电磁阀也未关闭，此时油井则起到第三层防返油保护，确保润滑油绝不进入变压器或GIS中。

压力表

—

可检测管道内的正压，防止被抽真空设备内存在正压时启动真空泵，造成误操作损坏真空设备

隔断阀

—

用于隔断真空表和真空计的管路。可避免气体正压冲击真空测量设备。同时也可实现在设备运行状态下更换真空仪表

电磁阀

—

当设备突然停电或停机时，自动隔断真空泵和罗茨泵，防止空气吸入被抽真空的电力设备中，避免重复工作。同时也可防止真空泵内润滑油倒吸入电力设备中

手动总阀

—

当需要查看被抽真空设备的静态真空度时，可以关闭此阀来隔断真空泵进行检测。该阀同时也用于检测真空机组自身是否有泄漏。

罗茨泵

—

采用风冷式罗茨泵，极限真空可达0.05Pa,用于提高整机抽气能力和极限真空度。

真空泵

—

 采用高抽速直连式旋片真空泵，高寿命、低噪音、无油烟，是整个设备的核心。

真空表

—

 采用指针式真空表，测量范围0～1000Pa,精度±5Pa。

真空计

—

采用高精度数显真空计，测量范围0Pa～大气压,精度0.1Pa。
